設備名稱 | 全自動單色伺服絲印機 |
設備型號 | SF-SS212M |
印刷產品 | L（15-80）×W（15-80）×H（20-200）mm |
印刷速度 | 60 pcs/min |
用氣壓力 | 0.6-0.8mpa |
設備尺寸 | L 176?× W 120 × H 195 cm |
設備功率 | AC220V 50/60Hz 7Kw |
設備重量 | ≈1800kg |
※ 以上設備參數系廣州市申發機電有限公司自行研發工程數據，會因應用產品形狀、印刷工藝要求有所改變。
?

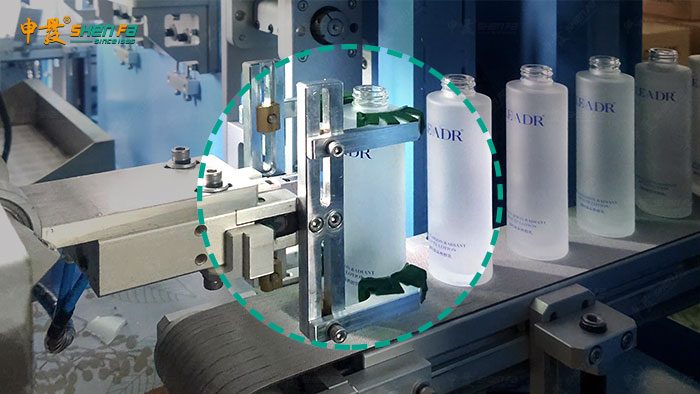

▲ 機械手自動抓取待印產品上料
※ 機械手與待印產品的接觸點表面覆有綠色絨布，有效防護待印產品被擦傷、劃花。

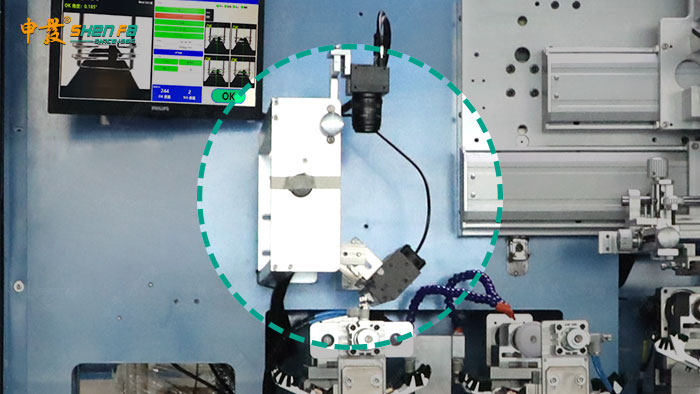

▲ 視覺影像定位裝置（選配）
※ 機械手將待印產品傳送至定位裝置，高清相機拍攝產品影像進行系統運算，精準鎖定目標位置。

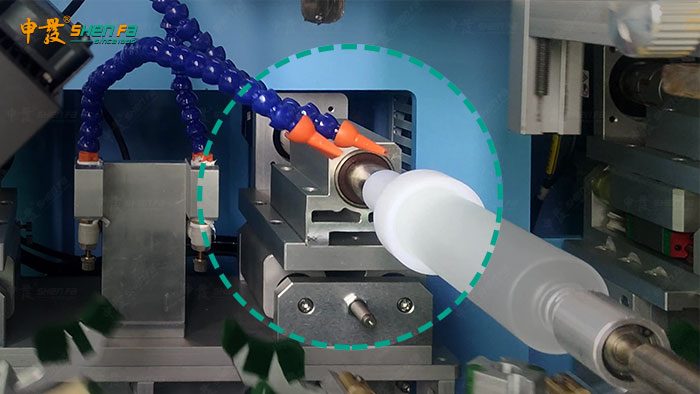

▲ 火焰處理裝置
※ 待印產品因材質不同，需要經過相應的印前處理，如火焰處理后，將增加印刷圖案在產品表面的附著力，
使之圖案更加牢固、平整、美觀，不易脫落。
▲ 靜電除塵裝置
※ 待印產品表面附著的灰塵顆粒等雜質，經過靜電除塵裝置處理，
減少因此產生的不良印刷品。

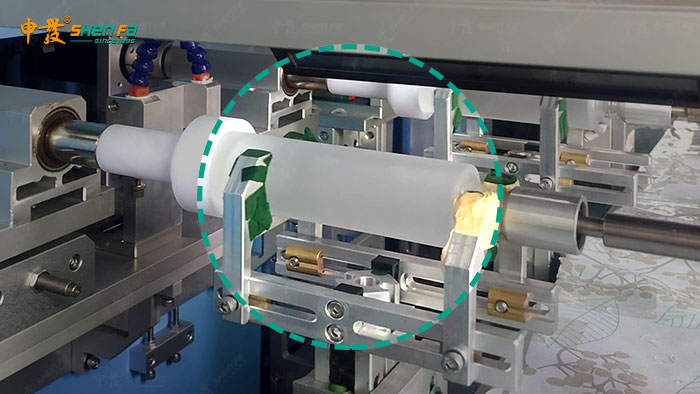

▲ 機械手將產品過渡傳輸到下一管位上
※ 待印產品經過一道工序后，由機械手抓取過渡傳輸至下一工序的管位上。

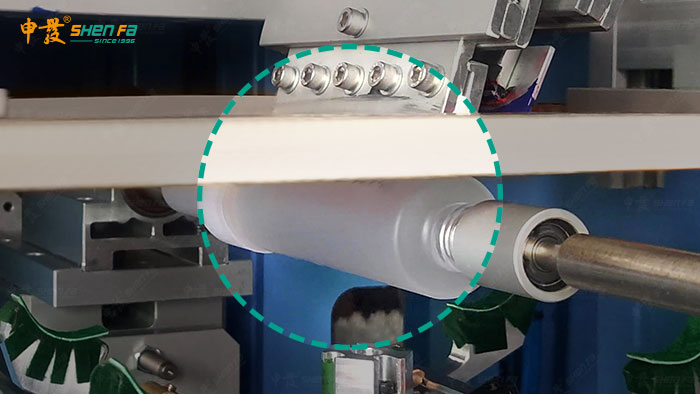

▲ 伺服絲網印刷裝置
※ 待印產品經過印前處理后，由機械手傳輸至印刷位置進行絲網印刷。
該裝置采用上下伺服控制，待印產品若有錐度，可上下擺動角度±7°進行調節，使其平行貼近印刷網版。

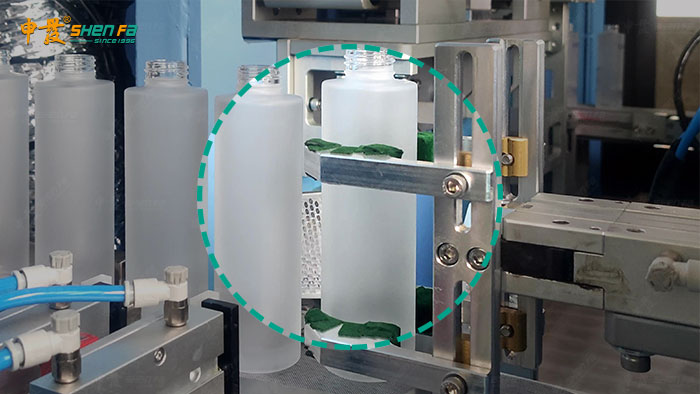

▲ 機械手抓取印刷產品下料
※ 待印產品印刷完成后，由機械手抓取放至下料輸送帶。

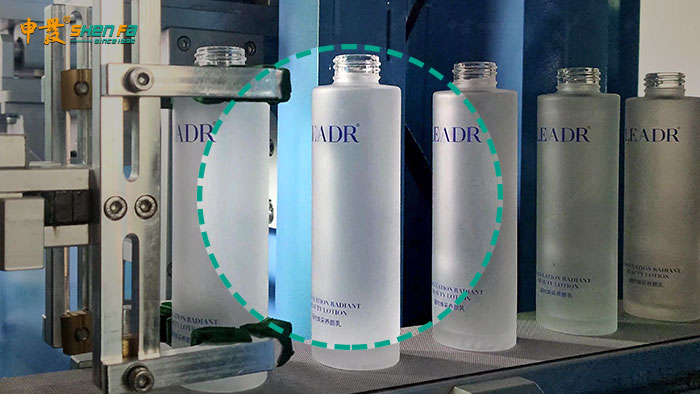

▲ 磨砂玻璃瓶單色絲網印刷樣例

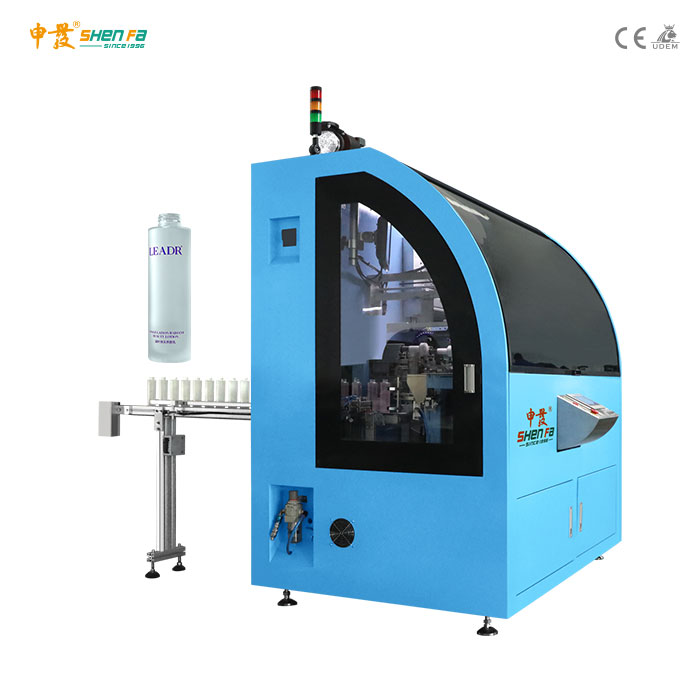

本設備為自動單色伺服絲印機。
配備視覺影像定位（可選配）、火焰／等離子（可選配）處理、
機械手過渡傳輸、UV固化系統（可選配）等多個印前印后處理裝置，
適用于圓形、方形、多邊形等各種形狀產品進行局部或360°絲網印刷，
圖文高清，套印準確（公差0.1毫米）。
